Para los que tengan dudas, explico mi caso, que no será exactamente igual para todos, pero imagino que parecido:

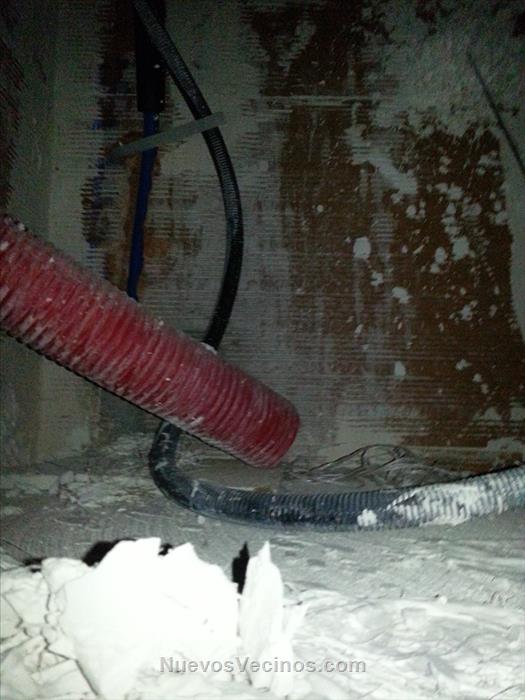

Hay un tubo rojo grande que va desde la cubierta del edificio hasta el baño común. Este tubo es para pasar la línea frigorífica que une el compresor con el split o el distribuidor (para los conductos).
Además hay otro tubo negro con un cable a modo de guia que va directo al cuadro eléctrico.
Esa es toda la "preinstalación" que tenemos.... o por lo menos en mi caso.
Al final, me he decantado por una máquina de conductos. Os explico lo que he tenido que hacer:

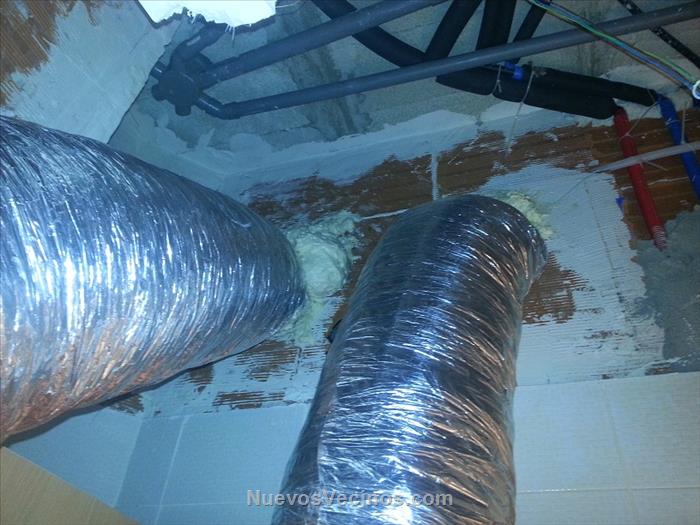

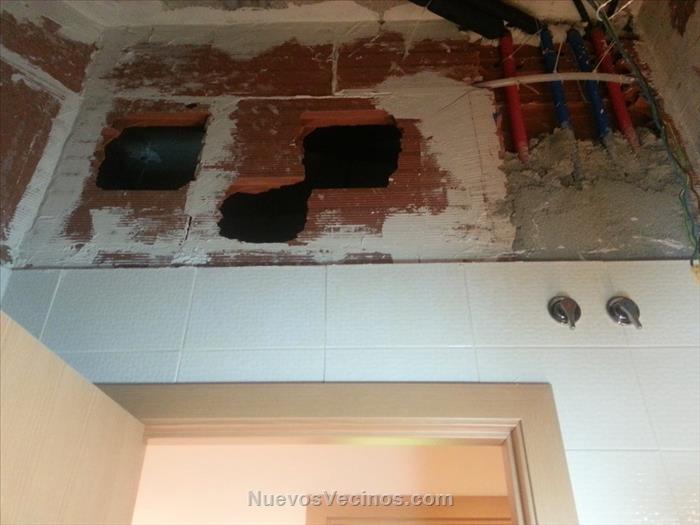

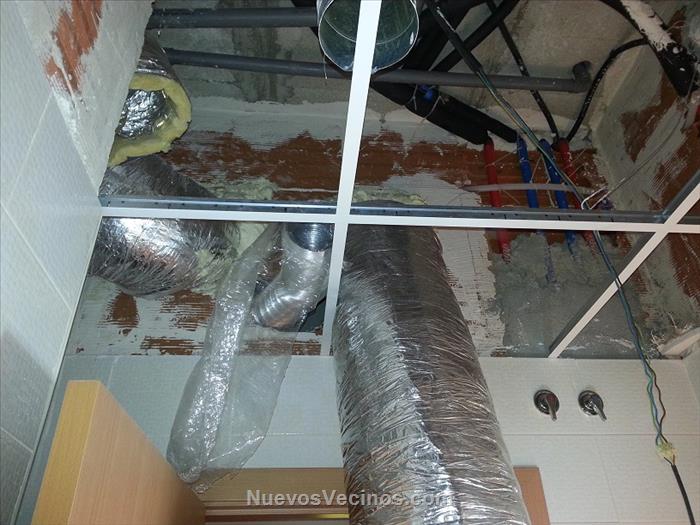

Lo que yo he hecho ha sido pasar tubos aislados térmicos desde el baño a cada una de las habitaciones, haciendo huecos en las paredes del baño y de las habitaciones, por encima del techo.... para hacerlos, he quitado todo el techo del baño y en las habitaciones, he recortado el hueco en el techo para la rejilla cerca de la pared, y desde ahí he roto la pared.

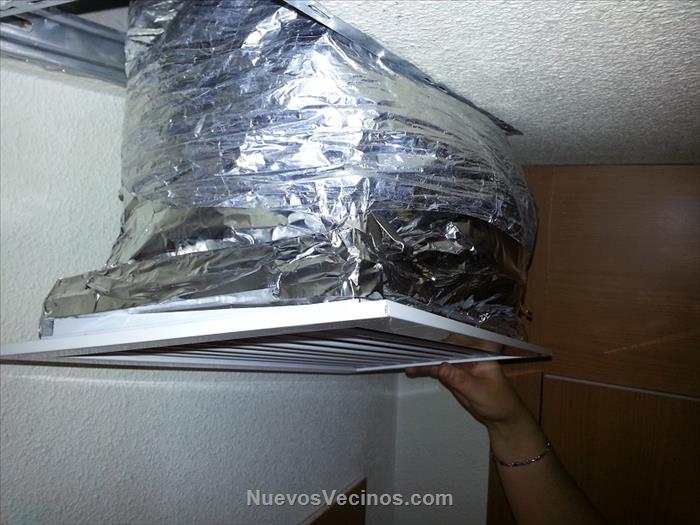

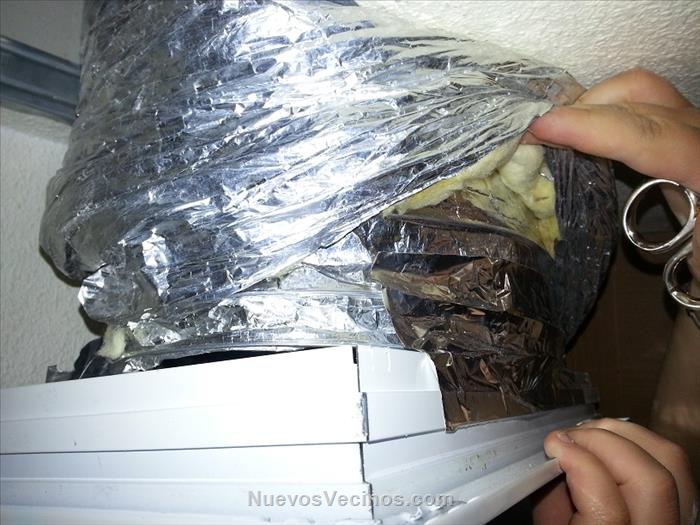

Con un poco de paciencia se pasan los tubos, se sacan por el techo y se unen a la rejilla.
Para el retorno, he preferido la opción de poner las rejillas en el pasillo, con esto lo que se consigue es que si tienes la puerta de la habitación totalmente cerrada, el aire deja de entrar al poco tiempo, ya que, al entrar aire y no salir, sube la presión atmosférica de la habitación hasta que se iguala a la presión con la que la máquina mete el aire. Llegado a ese punto de "presiones iguales", deja de entrar aire, con lo que hay que abrir la puerta del pasillo para que el aire vaya a la rejilla de retorno y vuelva al techo del baño, con lo que se "descomprime" la habitación y vuelve a entrar aire desde la máquina. Es un air-zone barato.
Otra opción es pasar esos tubos para el retorno hasta cada habitación, con lo que no tendríamos que abrir nada para que salga el aire, tiene el inconveniente de que no pararía de salir aire en ningún momento en todas las habitaciones (excepto cuando llegue a la temperatura el salón que es donde está el termostato). Para "cerrar" las habitaciones que no queremos con aire se puede optar por rejillas que cierren manualmente, o automáticamente, incluso con termostato individual. Esto es lo que sería un air-zone y vale una pasta.

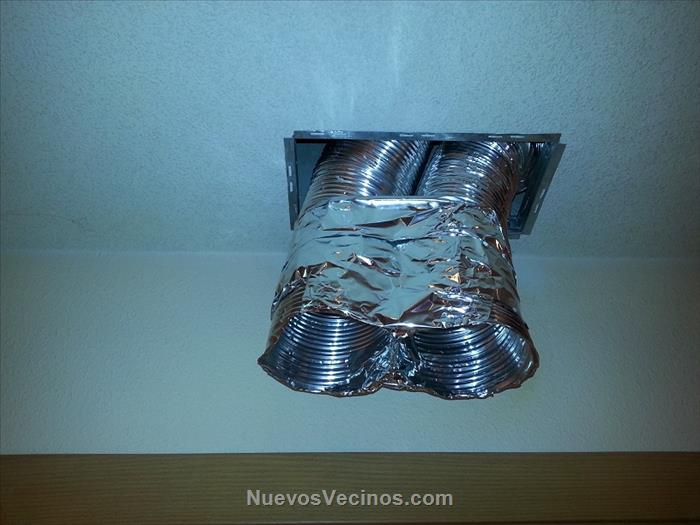

Las rejillas de retorno las he puesto una encima de la puerta de entrada, para el salón y la cocina, y otra entre las puertas de las habitaciones. Desde ahí he pasado dos tubos metálicos flexibles, de 12,5cm de diámetro de los que se usan para las campanas extractoras de cocina. Van desde cada rejilla hasta la pared del baño, tienen que acabar en el hueco del techo del baño donde va el distribuidor, no van unidos a ningún sitio.
Para el termostato, de las máquinas de conductos, he aprovechado el tubo que va desde el termostato de la caldera, que está en el comedor, hasta la caldera, y que pasa por el techo de la cocina. Aprovechando un hueco de un down-light de la cocina, he cortado ese tubo y he pasado el cable desde el termostato hasta la cocina. Desde la cocina lo he pasado hasta el baño por el techo, aprovechando los huecos para los tubos del aire.

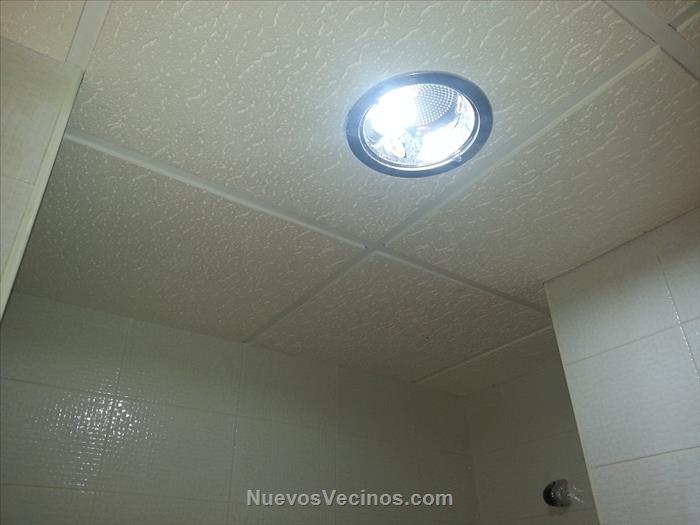

Montar el techo del baño es "fácil", caladora, metro y muchos cabeos cuando "no cuadra" la plaa.
Ya queda que vengan a montar la máquina y unan el otro extremo de los tubos que están el el baño.
Presupuesto, incluyendo el techo de escayola desmontable para el baño: 400€ aprox.
En splitmania.com:
- Tubo aislado térmico de 20 ó 25 cms de diámetro (con el de 20 yo creo que vale, pero nos recomendaron el de 25 que vale casi el doble): 20 mts ->190€

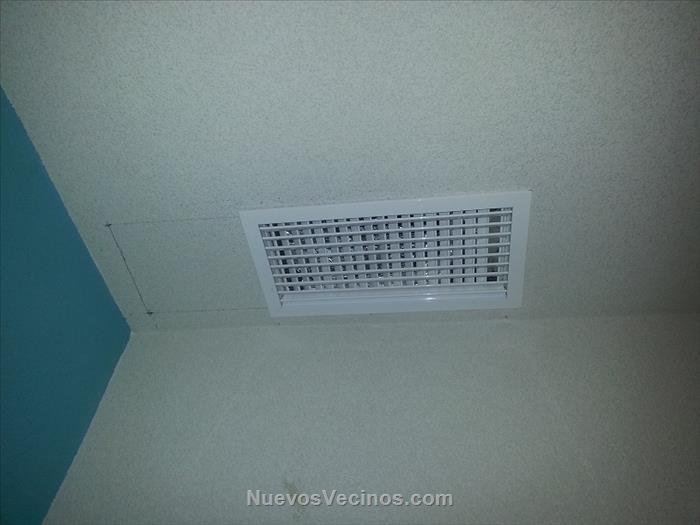

- Rejillas para 2 habitaciones, salón y cocina de 40x20cm doble deflexión: 4 x 15,98 = 63,90€
- Rejillas de retorno 30x15 fijas a 45º: 2 x 8,58 = 17,16€
- Premarcos para las rejillas: Total: 15,15€
- Cinta adhesiva de aluminio : 1 x 6,8€
En Leroy:
- Placas escayola 60x60cm: 12 x 1,72 = 20,64.
- Perfil primario: 2 x 3,15 = 6,30€
- Perfil secundario: 10 x 0,67 = 6,7€
- Espuma poliuretano para cerrar huecos: 2 x 3,95 = 7,90€.
- Pasta de juntas 2kg "aquaplast": 4,95€
- Cable luz sección 2,5 para máquina 3 (azul, negro, verde-amarillo) x 10mts = 3 x 3,95 = 11,85€
- Cable luz sección 1,5 para termostato 2 (azul, negro) x 20 mts= 2 x 6,10 = 12,20€
- Tubo flexible para el retorno 12,5 cm diam. 5mts = 2 x 16,95 = 33,90€
Ventajas: no he tenido que romper el techo del pasillo. Ahorro de unos 400€ min. según los presupuestos que me pasaron.
Editado por Yanini 18/05/2013 13:03
